Hallo! Als Lieferant von Hydraulikzylindern habe ich aus erster Hand gesehen, wie die Bohrungsgröße einen enormen Einfluss auf die Leistung dieser wichtigen Ausrüstungsteile haben kann. In diesem Blog werde ich erläutern, wie sich die Bohrungsgröße auf die Leistung eines Hydraulikzylinders auswirkt und warum es so wichtig ist, es richtig zu machen.
Was ist die Bohrungsgröße?
Lassen Sie uns zunächst darüber sprechen, was die Bohrungsgröße eigentlich bedeutet. Die Bohrungsgröße eines Hydraulikzylinders bezieht sich auf den Innendurchmesser des Zylinderrohrs. Es ist eine der kritischsten Abmessungen eines Hydraulikzylinders, da es die Kraftabgabe, Geschwindigkeit und Gesamteffizienz des Zylinders direkt beeinflusst.
Ausgabe erzwingen
Die Leistung eines Hydraulikzylinders wird vor allem durch die Bohrungsgröße durch seine Kraftabgabe beeinflusst. Die von einem Hydraulikzylinder erzeugte Kraft wird durch den auf den Kolben ausgeübten Druck und die Fläche des Kolbens bestimmt. Die Formel zur Berechnung der Kraft lautet:
[ F = P \times A ]
Dabei ist (F) die Kraft, (P) der Druck und (A) die Kolbenfläche. Die Kolbenfläche wird mit der Formel für die Kreisfläche berechnet:
[ A = \pi \times \left(\frac{d}{2}\right)^2 ]
Wobei (d) der Bohrungsdurchmesser ist. Wie Sie sehen, hat die Bohrungsgröße einen direkten Einfluss auf die Kolbenfläche. Eine größere Bohrung bedeutet eine größere Kolbenfläche, was wiederum bedeutet, dass bei einem bestimmten Druck mehr Kraft erzeugt werden kann.
Nehmen wir zum Beispiel an, wir haben zwei Hydraulikzylinder mit unterschiedlichen Bohrungsgrößen. Zylinder A hat eine Bohrungsgröße von 2 Zoll und Zylinder B hat eine Bohrungsgröße von 4 Zoll. Wenn beide Zylinder mit dem gleichen Druck betrieben werden, erzeugt Zylinder B die vierfache Kraft von Zylinder A, da die Kolbenfläche von Zylinder B viermal größer ist.
Wenn Sie also einen Hydraulikzylinder zum Heben schwerer Lasten oder zum Aufbringen einer großen Kraft benötigen, sollten Sie einen Zylinder mit einer größeren Bohrung wählen. Es ist jedoch wichtig zu beachten, dass eine größere Bohrung auch einen größeren Zylinder bedeutet, was teurer sein kann und möglicherweise mehr Platz für den Einbau erfordert.
Geschwindigkeit
Neben der Kraftabgabe beeinflusst auch die Bohrungsgröße die Geschwindigkeit eines Hydraulikzylinders. Die Geschwindigkeit eines Hydraulikzylinders wird durch die Durchflussmenge der Hydraulikflüssigkeit und das Volumen des Zylinders bestimmt. Die Formel zur Berechnung der Geschwindigkeit eines Hydraulikzylinders lautet:
[ v = \frac{Q}{A} ]
Dabei ist (v) die Geschwindigkeit, (Q) die Durchflussrate der Hydraulikflüssigkeit und (A) die Fläche des Kolbens. Wie Sie sehen können, steht die Bohrungsgröße (die sich auf die Kolbenfläche auswirkt) in einem umgekehrten Verhältnis zur Geschwindigkeit des Zylinders. Eine größere Bohrung bedeutet eine größere Kolbenfläche, was bedeutet, dass sich der Zylinder bei einer bestimmten Durchflussrate langsamer bewegt.
Nehmen wir zum Beispiel an, wir haben zwei Hydraulikzylinder mit unterschiedlichen Bohrungsgrößen. Zylinder A hat eine Bohrungsgröße von 2 Zoll und Zylinder B hat eine Bohrungsgröße von 4 Zoll. Wenn beide Zylinder mit der gleichen Durchflussmenge an Hydraulikflüssigkeit versorgt werden, bewegt sich Zylinder A schneller als Zylinder B, da er eine kleinere Kolbenfläche hat.
Wenn Sie also einen Hydraulikzylinder für schnelle Bewegungen benötigen, sollten Sie einen Zylinder mit einer kleineren Bohrungsgröße wählen. Beachten Sie jedoch, dass eine kleinere Bohrung auch eine geringere Kraftabgabe bedeutet. Daher müssen Sie bei der Auswahl eines Zylinders die Geschwindigkeits- und Kraftanforderungen in Einklang bringen.
Effizienz
Ein weiterer wichtiger Faktor, der von der Bohrungsgröße beeinflusst wird, ist die Effizienz eines Hydraulikzylinders. Der Wirkungsgrad bezieht sich darauf, wie effektiv der Zylinder hydraulische Energie in mechanische Arbeit umwandelt. Ein effizienterer Zylinder verschwendet weniger Energie und benötigt weniger Strom für den Betrieb.
Die Effizienz eines Hydraulikzylinders wird von mehreren Faktoren beeinflusst, darunter Reibung, Leckage und die Konstruktion des Zylinders. Allerdings spielt auch die Bohrungsgröße eine Rolle. Eine größere Bohrung bedeutet im Allgemeinen mehr Reibung und Leckage, was die Effizienz des Zylinders verringern kann.
Andererseits kann eine kleinere Bohrungsgröße Reibung und Leckage reduzieren, was zu einem effizienteren Zylinder führt. Allerdings bedeutet eine kleinere Bohrung, wie bereits erwähnt, auch eine geringere Kraftabgabe, sodass Sie das richtige Gleichgewicht zwischen Effizienz und Kraftbedarf finden müssen.
Anwendungen
Nachdem wir nun besprochen haben, wie sich die Bohrungsgröße auf die Leistung eines Hydraulikzylinders auswirkt, wollen wir über einige spezifische Anwendungen sprechen, bei denen die Bohrungsgröße besonders wichtig ist.
Hochleistungsanwendungen
Bei Schwerlastanwendungen wie Baumaschinen und Industriemaschinen ist oft eine große Bohrung erforderlich, um die nötige Kraft zum Heben schwerer Lasten oder zur Ausführung anderer anspruchsvoller Aufgaben zu erzeugen. Beispielsweise kann ein Hydraulikbagger einen Hydraulikzylinder mit großer Bohrung verwenden, um schwere Steine und Erde anzuheben und zu bewegen.
Wenn Sie auf der Suche nach einem Hydraulikzylinder für schwere Anwendungen sind, könnten Sie an unserem interessiert seinGeschweißter Gabelkopf-Hydraulikzylinder. Dieser Zylinder ist für Anwendungen mit hoher Kraft konzipiert und in verschiedenen Bohrungsgrößen erhältlich, um Ihren spezifischen Anforderungen gerecht zu werden.
Hochgeschwindigkeitsanwendungen
Bei Anwendungen, bei denen die Geschwindigkeit von entscheidender Bedeutung ist, wie z. B. bei einigen Herstellungsprozessen oder automatisierten Maschinen, kann eine kleinere Bohrungsgröße bevorzugt werden. Eine kleinere Bohrungsgröße ermöglicht eine schnellere Bewegung des Zylinders bei einer bestimmten Durchflussrate der Hydraulikflüssigkeit.
Für Hochgeschwindigkeitsanwendungen sind unsereHydraulikzylinder unter Nullkönnte eine gute Wahl sein. Dieser Zylinder ist für einen schnellen Betrieb ausgelegt und ist in kleineren Bohrungsgrößen erhältlich, um Ihren Geschwindigkeitsanforderungen gerecht zu werden.
Anwendungen in extremen Umgebungen

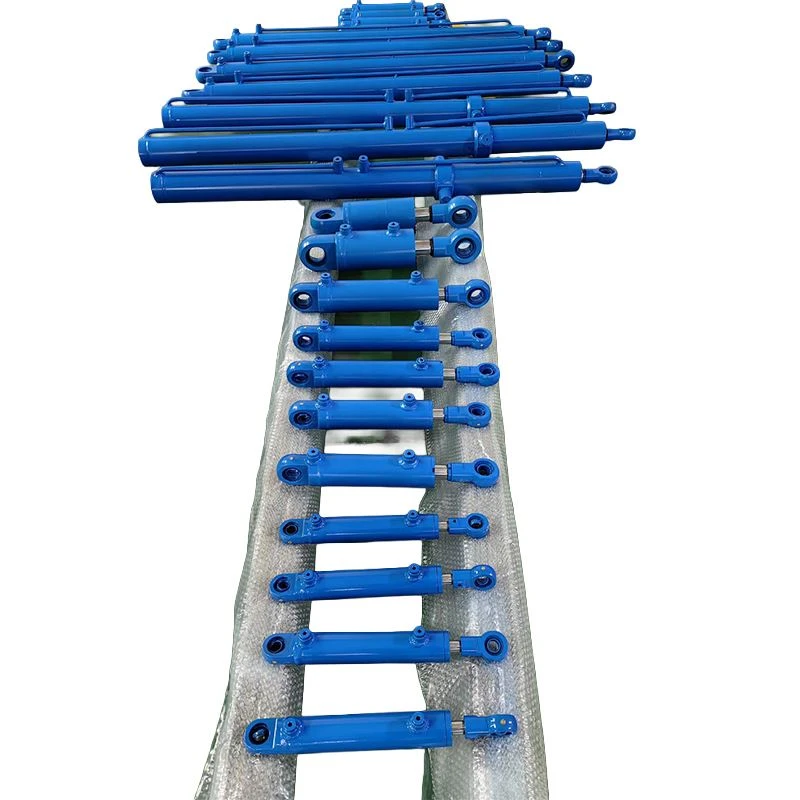

Bei Anwendungen, bei denen der Hydraulikzylinder extremen Temperaturen ausgesetzt ist, beispielsweise in einer Gießerei oder einem Kühllager, kann ein spezieller Zylindertyp erforderlich sein. UnserHochtemperaturbeständiger geschweißter Zylinderist für hohe Temperaturen ausgelegt und in verschiedenen Bohrungsgrößen erhältlich, passend zu Ihrer Anwendung.
Auswahl der richtigen Bohrungsgröße
Wie wählen Sie also die richtige Bohrungsgröße für Ihren Hydraulikzylinder aus? Die Antwort hängt von mehreren Faktoren ab, einschließlich der Kraftanforderungen, Geschwindigkeitsanforderungen und der Betriebsumgebung Ihrer Anwendung.
Zunächst müssen Sie die Kraft ermitteln, die zur Ausführung der Aufgabe erforderlich ist. Dies hängt vom Gewicht der Last, der Art der durchgeführten Arbeit und allen anderen Faktoren ab, die die erforderliche Kraft beeinflussen können. Sobald Sie den Kraftbedarf ermittelt haben, können Sie mit der Formel ( F = P \times A ) die erforderliche Kolbenfläche und daraus die erforderliche Bohrungsgröße berechnen.
Als Nächstes müssen Sie die Geschwindigkeitsanforderungen Ihrer Anwendung berücksichtigen. Wenn die Geschwindigkeit entscheidend ist, sollten Sie einen Zylinder mit einer kleineren Bohrungsgröße wählen. Wenn jedoch die Kraft wichtiger ist, müssen Sie einen Zylinder mit einer größeren Bohrung wählen.
Schließlich müssen Sie die Betriebsumgebung Ihrer Anwendung berücksichtigen. Wenn die Flasche extremen Temperaturen, ätzenden Chemikalien oder anderen rauen Bedingungen ausgesetzt ist, müssen Sie eine Flasche wählen, die diesen Bedingungen standhält.
Abschluss
Zusammenfassend lässt sich sagen, dass die Bohrungsgröße eines Hydraulikzylinders einen erheblichen Einfluss auf seine Leistung hat. Sie beeinflusst die Kraftabgabe, Geschwindigkeit und Effizienz des Zylinders sowie seine Eignung für verschiedene Anwendungen. Als Lieferant von Hydraulikzylindern wissen wir, wie wichtig es ist, die richtige Bohrungsgröße für Ihre Anwendung auszuwählen, und sind hier, um Ihnen bei der richtigen Entscheidung zu helfen.
Wenn Sie auf der Suche nach einem Hydraulikzylinder sind oder Fragen zur Bohrungsgröße oder anderen Aspekten der Leistung von Hydraulikzylindern haben, zögern Sie bitte nicht, uns zu kontaktieren. Gerne besprechen wir Ihre Anforderungen und helfen Ihnen, den perfekten Hydraulikzylinder für Ihre Anwendung zu finden.
Referenzen
- Fluid Power Handbook, 3. Auflage
- Leitfaden zur Konstruktion und Anwendung von Hydraulikzylindern
